Smontaggio e rimontaggio di una Rientrante (o Safety Pen) e sostituzione guarnizione
PAGINA IN FASE DI REALIZZAZIONE
Le penne rientranti o Safety sono delle penne sulle quali, se non ci sono danni strutturali, la manutenzione è abbastanza semplice ed alla portata di tutti coloro che abbiano un minimo di manualità e qualche attrezzo. Le parti costituenti (Vedi Fig.1) visibili sono: cappuccio, corpo, fondello, manopola della spirale e, quando estratto, il gruppo pennino/alimentatore. All'interno della penna si trovano l'albero del gruppo pennino, il perno (di collegamento) e la spirale. Ed infine, all'interno del fondello la guarnizione di sughero.
Come già detto, se non ci sono problemi strutturali (es. rottura della spirale, mancanza di pezzi etc.), l'unico problema di manutenzione che riguarda le rientranti potrebbe essere la perdita di inchiostro dall'accoppiamento tra fondello e manopola della spirale, indice di una usura della guarnizione di sughero contenuta all'interno del fondello. Per ovviare a questo inconveniente e ripristinarne la funzionalità occorre smontare la penna. Vediamo come.
La prima cosa da fare è fare uscire il pennino (Ved. Fig.2) agendo sulla manopola della spirale. Nel caso non uscisse o fosse particolarmente duro potete riempire la penna con acqua al fine di sciogliere eventuali incrostazioni di inchiostro. Volendo si può aggiungere anche un poco di sapone nell'acqua (normale detergente per stoviglie), questo aumenterà un poco il potere lubrificante. In ogni caso, non forzate. Il rischio è quello di rompere la spirale.
Perché far uscire il pennino? Perché per le geometrie del sistema ad elica della spirale, quando andremo a svitare il fondello dal corpo, inevitabilmente la spirale tenderà a rientrare e se fosse già a fondo corsa potrebbe rompersi. Il pennino, in questo caso, essendo solidale alla spirale verrà utilizzato come "visualizzatore", ovvero pennino estratto = spirale libera.
Iniziamo tenendo il corpo e svitando il fondello in senso anti orario (Vedi Fig. 3)
Per migliorare la presa (grip) potrete usare un pezzo di gomma, come per esempio il ritaglio di una vecchia camera d'aria o qualcosa di simile. Nel caso l'accoppiamento fosse troppo duro potrete aiutarvi facendo Uso del calore per favorire lo smontaggio nella zona tra il corpo ed il fondello ( Vedi Fig. 4).
Mano a mano che il fondello si sviterà dal corpo, come già detto, il pennino tenderà a rientrare (Vedi Fig. 5). Quando sarà quasi tutto rientrato, provvedete a farlo uscire agendo sulla manopola della spirale e ricominciate a svitare. Questa manovra dovrete ripeterla fino al completo smontaggio del fondello dal corpo
Quando il fondello sarà libero dal corpo (ovvero completamente svitato), potrete tirarlo indietro (Vedi Fig. 6 e 7) estraendolo dalla penna
Fig. 6 - Estrazione del meccanismo
Fig. 7 - meccanismo della rientrante
Per separare l'albero per il gruppo pennino dalla spirale dovremo trovare il perno (Vedi Fig. 8) che li unisce ed estrarlo, magari aiutandoci con un paio di presselle o pinzette. A questo punto avremo separato le parti ed avremo il fondello con la spirale libero (Vedi Fig. 9)

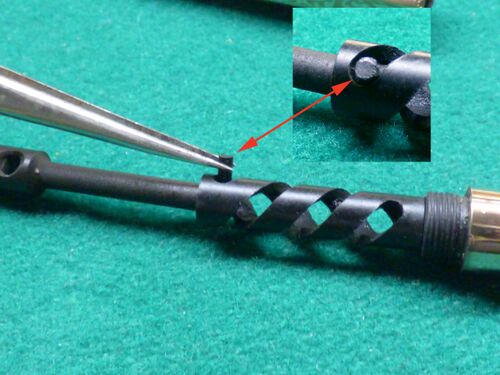

Fig. 8 - estrazione perno
- File:Rientrante fondello con spirale.jpg

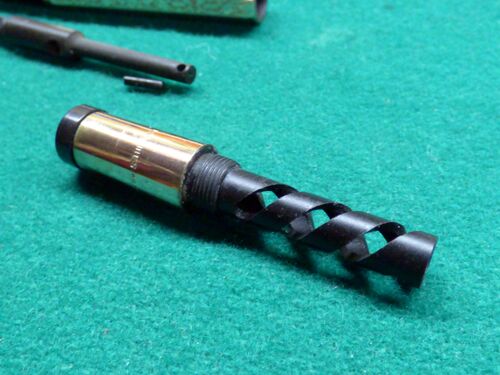

Fig. 9 - fondello ed albero liberi
